| ADE-9500型氣動鉚螺母槍 |
| 產品使用說明 |
| 一、氣動鉚螺母槍的用途 |
| 該工具用于M3-M12的鋁、銅、鐵、不銹鋼等各種材質的鉚螺母的鉚接。其主體采用優質合成材料，具有手持重量輕，操作方便，拉鉚速度快，鉚合緊，不死機等優點，是理想的鉚螺母鉚接工具。 |
| 二、注意事項 |
 |

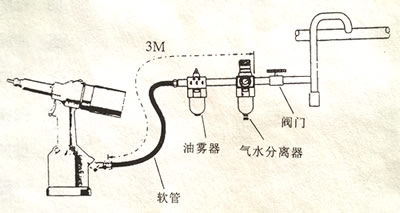

| 安裝、操作或維修該工具前都必須閱讀本說明書，特別要注意下列事項： 1.維修人員需經適當培訓，一般操作人員切勿嘗試拆開工具維修 2.操作時應站在穩定的位置以防傷害他人。 3.工作氣源壓力不超過0.8Mpa 4.避免衣服、領帶、長發等被工具旋進。 5.當攜帶工具從一處到另一處操作時，要保持手遠離板扣（25）以避免無心起動工具。 6.拆裝零件時，必須斷開氣源。 7.供氣管一般不超過3米。 8.裝箱單: 1.ADE-9500型氣動鉚螺母槍一把。 2.M6、M8、M10、M12槍嘴各一套（有一套裝在工具上）。 3.注油器一只。 4.4m/m 5m/m 內六角板手各一支 5.12×14、17×19外六角板手各一支 6.說明書一份。 |
| 三、主要技術參數 |
| 工作范圍M3-M12 氣源壓力0.5-0.7Mpa 額定壓力0.55Mpa 拉鉚行程7mm 馬達旋速2000rpm 工作拉力不小于21KN 噪音小于75Db 重量2.3kg 外形尺寸300×280×120 |
| 四、槍嘴更換及安裝 |
 |

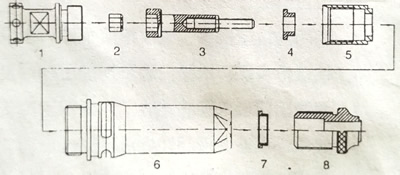

| 本氣動鉚螺母槍出廠前根據用戶所訂規格已按裝好槍嘴，但經過一段時間使用后，槍嘴鉚接螺桿具有一定的磨損，用戶認為無法使用時可更換槍嘴螺桿（隨機附有3根拉桿）。為確保工具槍嘴螺桿安裝正確，請按圖順序拆裝。 |
| 五、沖程調節 |
| 對于保證達到 緊固的鉚接效果，下述調節是必不可少的。因此，建議備有相同厚度和相同孔洞的測試板作為本氣動鉚螺母槍上流水線前的調試樣板。沖程太小，鉚螺母變形不足，工作鉚合不緊；沖程太大，鉚螺母過度變形，易拉壞鉚螺母和槍嘴螺桿的螺紋。沖程大小由后蓋94調節，調節時先松開橋式墊圈61，退出定位桿。若縮短沖程，須將后蓋按"-"號方向旋轉；若增長沖程，須將后蓋按"+"號方向旋轉，直到獲得 佳鉚接位置，再將定位桿鎖住后蓋即可。后蓋按"-"號方向擠緊后、反向旋轉不要大于5，圈若超過5圈，則槍頭不得自動反轉。 |
| 六、加注液壓油 |
| 經沖程調節仍達不到鉚接 佳效果應檢查添加液壓油，（出廠時工具已加滿液壓油）。加油方法如下： 1.將沖程調至 大，即將后蓋旋緊再逆時針旋出5個圈。 2.將工具平放，油蓋向上 3.用六角匙把油蓋連墊圈松開。 4.慢慢倒進液壓油及輕搖工具使氣泡排出。 5.加滿后將油蓋扭緊。 6.將放氣螺釘扭松一圈，接上氣源。 7.按動板扣不放，排出氣泡待液壓油溢出后，扭緊螺釘。 8.放開折扣，工具加油結束。 |
| 七、操作方法 |
| 把工具接上氣源，將鉚螺母旋進槍嘴螺桿1-2齒；再向里輕推，螺母即自動旋上，將鉚螺母放進工件之孔內，緊貼工作，然后按動扳扣鉚螺母即自動鉚于工作上，槍嘴螺桿會自動倒轉出采，松開板扣鉚接結束。 |
| 警告：一定要待拉鉚螺桿自動退出后，才能松開板機。 切勿：拉鉚螺桿未退出就松開板機，而又拉一次。這樣很可能造成損壞。 |
| 八、維護保養 |
| 1.檢查氣動鉚螺母槍機身有否漏油。 2.使用前檢查氣動鉚螺母槍機身，氣喉和接氣口有否漏氣。 3.檢查槍嘴螺桿是否安裝及配套正確；及磨損程度。 4.氣源出口若未裝油霧器，為確保工具運行良好，須在氣口滴入數滴潤滑油。 5.經常檢查各連接部件是否可靠連接。 6.任何磨損配件應當及時更換。 |

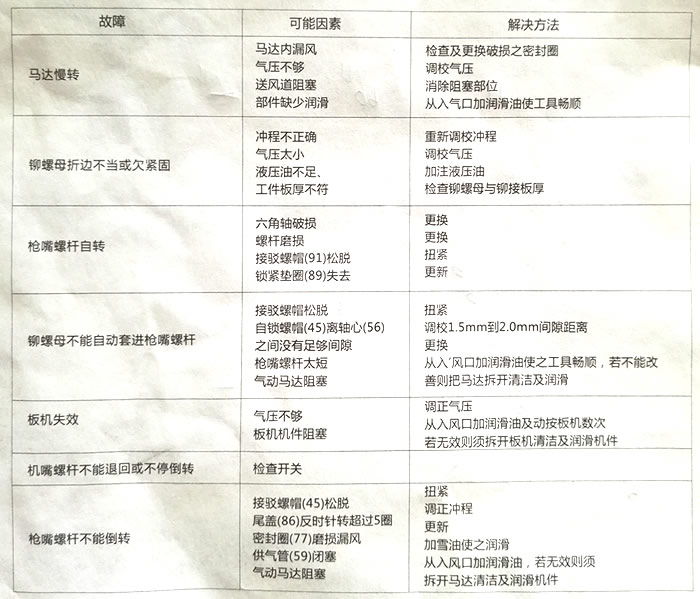

| 九、一般故障排除方法 |
 |
