| 9300型鉚接工具/ 9300A型旋轉鉚接工具 |
| 產品使用說明書 |

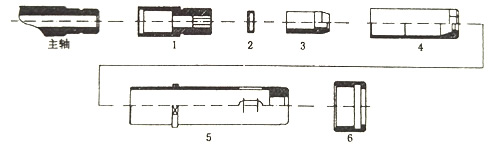

| 一、用途 該氣動工具是能適合各種拉鉚釘?shù)你T接工具。主體采用宇航合金鋁整體加工，其特點操作方便、拉鉚速度快，鉚合緊，是凡使用哈克釘BOM鉚釘，拉絲鉚釘?shù)雀鞣N高強度鉚釘行業的理想鉚接工具。 二、注意事項 安裝、操作或維修該工具前都必須閱讀本說明書，特別要注意下列事項： 1.維修人員需經適當培訓，一般操作人員切勿嘗試拆開工具維修 2.操作時應站在穩定的位置以防傷害他人，操作人員必須帶好防護眼鏡。 3.不要濫用工具，象錘子一樣敲打錘擊，必須輕拿輕放。 4.工作氣源壓力不超過0.8Mpa 5.拆裝零件時，必須斷開氣源。 三、主要技術參數 工作范圍：Φ4.8—Φ6.4各種拉鉚釘 氣源壓力：0.5—0.7Mpa 額定壓力：0.55Mpa 拉鉚行程：21M/M 工作拉力不小于：25KN 噪音小于：75Db 重量：2.9Kg 外形尺寸：318×212×120 四、夾爪更換及安裝 本氣動工具出廠前根據用戶需求已安裝好用戶所需鉚接的鉚釘配備的夾爪。如需更換，請按如下圖例順序拆裝另件。 1.用相匹配的兩把內六角板手（主軸尾部沖有內六角）將1零件擠緊好主軸上 2.再將裝有三爪2、3的夾緊套4與零件1 擠緊 3.套上模外殼套5 擠緊好夾緊滾花螺母 6，此時更換完成。 |
 |
| 五、加注液壓油 在使用氣動工具過程中發現拉鉚行程變短，不能拉斷鉚釘，此時需要添加46#抗磨液壓油。加油方法如下： 1.切斷電源 2.旋松放氣孔螺釘（無需擠下來）（工具頂上部M5內六角螺釘） 3.擠下加油孔螺釘（注意不要將墊圈遺失）將工具放平，用注油器加入高清潔液壓油，搖動一下工具排出氣泡，待液壓油加滿，擠緊加油孔及放氣孔螺釘，此時加油完成。 六、操作方法 1.把氣動工具接上氣源(檢查一下氣壓是否在規定范圍內)。 2.將鉚釘塞進被鉚工件孔內，把鉚珠套在鉚釘梗上，再將工具頭套在帶有羅紋在鉚釘梗上。 3.扣動板手（此時鉚槍工作待鉚梗拉斷后）松開板手，此時鉚接結束。 |
| 警告：沒有鉚接工作切勿將鉚釘和滾珠直接塞入夾爪內。 |
| 七、維護保養 氣動工具的使用壽命是依靠適當?shù)木S護和保養，定期檢查和糾正微小的問題來保護工具。正確操作方法是防止停工檢修的保證。工具應有十分熟悉產品特征的專人負責維修和保養。 1.檢查工具是否有漏油 2.接上氣源，接口處不準有漏氣現象。 3.氣源出口一定要按裝油水分離器，為確保工具運行良好。 4.經常檢查各連接部件是否可靠連接。 5.任何已磨損另件應當及時更換。 八、產品使用前的檢查 凡購本氣動工具客戶有責任向銷售商家索要本維修說明書并交到相關維修人員的手中，操作人員未經專門培訓不得參與維修工作，維修人員應定期檢查氣動工具損壞情況和故障情況。 日常檢查與維修： 1.本工具使用之前或首次進行維護，應滴一些清潔的潤滑油到氣動工具的進氣管中。 如果氣動工具是連續工作的，第2到3小時工作后，就應從進氣嘴滴入幾滴潤滑油，滴入時應將輸氣管與主氣源斷開。 2.檢查有無漏氣的地方，如有損壞，氣管和管接頭就應更換。 3.在壓縮空氣氣路中 好能安裝油霧器及氣水分離器 4.檢查夾頭總成與使用的鉚釘是否配合。 5.檢查氣動工具的行程和 低要求是否守相符 每周檢查： 1.拆開夾頭加以清洗，特別要注意三爪 2.檢查供氣管是否漏氣，產品是否漏油的情況及安裝情況。 |
